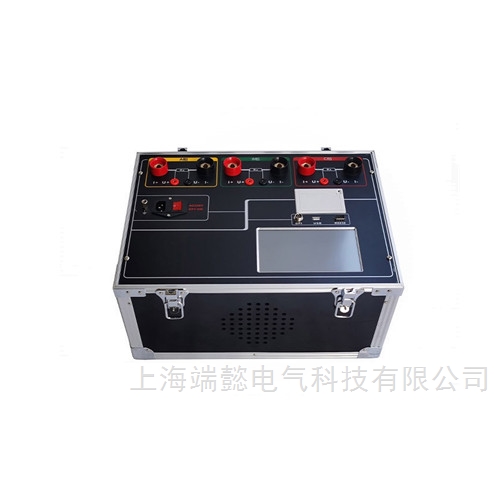

SDY-HLS 200A三相智能回路电阻测试仪的技术参数

更新时间：2026-05-07

浏览次数：4

该仪器采用优良的大功率开关电源技术和优良的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的测试仪器。其电流采用国家标准GB736所推荐的标准直流，可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能齐全等特点。

性能参数（测量能力）

参数项	典型规格	技术说明
额定测试电流	DC 200A（恒流）	核心指标，通常支持 50A/100A/150A/200A 多档位可调，满足 GB/DL 标准对开关测试的要求。
测量范围	0 ~ 1999 μΩ（200A档）	覆盖高压开关接触电阻的典型范围（几十至几百微欧），部分高精度机型可达 0–19999 μΩ。
测量精度	±(0.5% rdg + 2 dgt)	即 0.5 级精度，满足电力预防性试验的误差要求（±0.5%读数+2个字）。
分辨率	0.1 μΩ 或 1 μΩ	高精度机型可达 0.01 μΩ，便于观察触头电阻的微小变化。
测量方式	三相同步测量	三相智能型功能：A/B/C 三相独立恒流源，一次接线同时测量三相电阻，效率是单相机的 3 倍。

电气与安全参数

参数项	典型规格	备注
工作电源	AC 220V ±10% / 50Hz	部分机型支持交直流两用或内置锂电池，适应变电站无市电场景。
输出开路电压	≤ 10V DC	输出电压越高，抗接触不良能力越强，但需注意安全限值。
连续工作时间	≤ 5 分钟（200A满档）	大电流输出发热大，通常设计为短时工作制，带过热保护。
保护功能	过流、过热、反电动势、急停	必须配备反电动势吸收电路，防止断路器分闸时感应高压损坏仪器。

智能与辅助功能（“智能"体现）

功能模块	配置说明
显示与操作	彩色触摸屏，中文菜单，支持触控操作（部分老款为按键+LCD）。
数据管理	内置存储（1000~2000组数据），支持 U 盘导出 Excel/PDF，部分支持蓝牙打印。
计算功能	自动计算三相不平衡率（(Rmax-Rmin)/Ravg），直接判断接触不良相。
通讯接口	RS232、USB、蓝牙（选配），支持上位机软件控制。

物理与环境参数

选型与验收红线

确认：必须确认仪器内部是三套独立恒流源（6个输出端子：3I+ & 3I-），而非单相机加外部切换器。

电流稳定性：验收时需实测 200A 档位，1 分钟内电流波动应 ≤ 1%。

抗干扰能力：在变电站强电磁环境下，电阻读数最后一位跳动应 ≤ ±1 字。

总结：200A 三相智能机型是开关柜制造厂和供电检修班的常用设备，选型时除了看电流，更要关注“三相同步"和“数据导出"功能，这直接决定了现场工作效率。
