SDY916C高低压定相手持核相仪

标题：SDY916C高低压定相手持核相仪

产品概述

SDY916C高低压定相手持核相仪，简称定相核相电流仪，是为了解决同时远程在线测试高压电压、电流、相位、频率、核相、功率、电能等而研发制造的。目前市场上，没有一款产品能同时在线测试高压线路的电流、电压、相位，本产品发明性设计了一体化高压钩式探测器，一个探测器能同时采集电压、电流、相位、频率及波形信号，并通过这些信号计算出功率、功率因数、电能等，还可以进一步对电能质量、谐波进行分析。同时，通过网络基站定相，还可以准确识别标准A相、B相、C相，完成统一色标工作。本产品具有无线高压钳形电流表、无线高压验电器、无线高压电压表、无线高压核相仪、无线高压卫星授时远程核相仪等产品的功能，用户可以根据实际需要选购不同功能的探测器。

SDY916C高低压定相手持核相仪整套系统及设备由卫星定位系统、基站群、服务器群、2G/3G/4G通讯网络、315MHz/433MHz无线通讯模块、手持接收器、探测器(采集终端)、GPS天线、GSM天线、GSM卡、伸缩绝缘杆等组成。

卫星定位系统：基站、手持接收器都内置六合一多模卫星授时模块，支持多种卫星导航系统，包括中国的 BDS(北斗卫星导航系统)，美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS以及卫星增强系统SBAS(WAAS，EGNOS，GAGAN，MSA)，包含32个跟踪通道，可以同时接收六种卫星授时系统的GNSS信号，并且实现联合授时及定位，确保测试精准。

基站群：基站群由多个基站组成，本系统设计可以兼容255个基站。基站采用全铸铝外壳，防水设计，安装于10kV变压器输出端。其内置GPS模块、GSM模块、315MHz/433MHz无线通讯模块，作为参考标准源，基站将采集到的电流、相位、频率、电压、功率等信号通过互联网传送给服务器，基站检测到的数据作为比对标准源，采集器检测到的数据与基站源数据对比。

服务器群：多个服务器组成服务器群，服务器可以分别接收基站、手持接收器、采集器传来的数据。服务器先将采集器的数据与基站的数据进行分析对比，得出相位差、电压、电流、频率、功率、功率因数、电能、谐波、不平衡度等参数，再将分析结果发送给各手持接收器，手持接收器使用人员就能实时接收任一采集器所检测到的电压、电流、相位、频率、功率、功率因数、电能、谐波、不平衡度参数等信息，同时也可以准确识别标准A相、B相、C相，包括地下室没有任何通讯信号的场所定相核相，并统一色标工作。

探测器：分核相、电流、电压不同功能的探测器，探测器都内置有GPS模块、GSM模块、315MHz/433MHz无线通讯模块，其中电流探测器一体化钩式设计，内置多层柔性线圈。315MHz/433MHz无线通讯模块便于手持接收器近距离抄表使用；GPS模块、GSM模块与服务器通讯并传输数据；多层柔性线圈用于采集电流及电流波形、频率、相位等信号。

柔性线圈：即Rogowski Coil(洛氏线圈)，采用多层罗氏线圈技术，是一个在非铁磁性材料上均匀缠绕的环形线圈，多层，无磁滞效应，几乎为零的相位误差，相位误差越低，高压核相就更加准确；柔性线圈无磁饱和现象，线性度*，能满足测试大电流。输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流，其测量电流范围可从毫安级到上万安。采用多层柔性线圈的目的一是提高检测漏电流的分辨率，可以达到1mA，同时解决测试大电流、高次谐波电流(可达400次)、复杂波形电流、瞬态冲击电流并还原其波形。

手持接收器：采用3.5寸真彩液晶屏设计，内置GPS模块、GSM模块、315MHz/433MHz无线通讯模块，接收服务器发送的数据，也可以对采集器、基站抄表。接收器同屏显示实时相位、频率、电流等信息，具有“X信号正常、Y信号正常、Z信号正常、A相、B相、C相、同相、异相”等语音提示，清晰直观，不同功能的接收器显示内容有差别。

绝缘杆：伸缩绝缘杆，拉伸后长约5米，收缩后约1米，轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点，连接采集器，可以挂在线路中测试，也可以根据实际需要加长或减短绝缘杆的长度。

核相时： 空旷地面普通核相距离可达160m，卫星授时核相距离大于500km，能对10V～550kV的电压线路全智能核相，也可用于高压线路和*密封的环网柜低压感应点核相，其中35kV以下的裸导线探测器可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，安全可靠！

整套系统设备非常复杂，服务器、部分基站本公司协同国家电网、南方电网、中国移动等公司已建成。用户只根据实际需要选购不同功能、不同数量的采集器、手持接收器、基站即可，基站同一管辖区内可以安装3～5台。这样就*实现电网参数智能化、网络化、远程在线遥感遥测的目的。

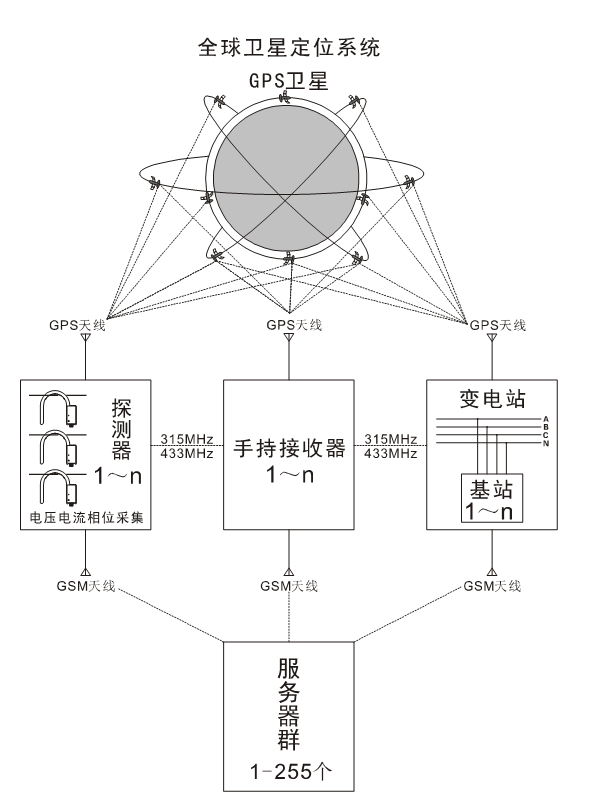

系统网络结构图如下：

技术参数：
